亚洲xx网站,承认涩涩网,色综AV

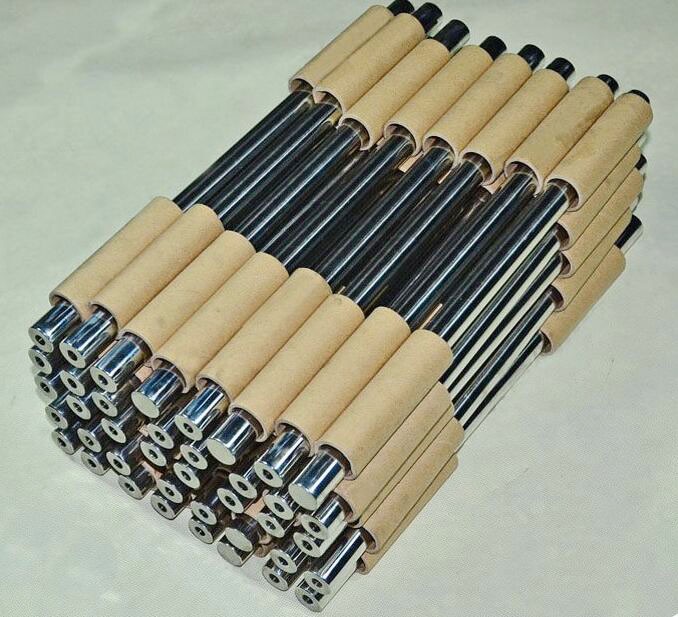

　　在粉末冶金、食品加工、精細化工、塑料制造等工業領域，原料或產品中混入的鐵屑、鐵粉等磁性雜質，不僅會劃傷設備、堵塞管道，更可能污染產品，引發質量缺陷甚至安全隱患。傳統過濾手段難以清除微米級磁性顆粒，而除鐵磁力棒憑借其高磁場強度、強吸附能力與靈活適配性，成為攔截鐵屑、保障生產純凈度的關鍵防線。
　　1、磁場強度：準確捕獲微米級鐵屑的核心
　　除鐵磁棒的性能核心在于其磁場強度與梯度分布。高質磁力棒采用高剩磁、高矯頑力的釹鐵硼（NdFeB）永磁材料，表面磁場強度可達10000-12000高斯，遠超普通鐵氧體磁棒。這種強磁場可在磁力棒表面形成梯度吸附區，使微米級鐵屑（如5μm以上顆粒）在流體通過時被瞬間磁化并吸附，吸附效率較傳統方法提升3-5倍。同時，磁力棒內部采用多極磁路設計，通過磁場疊加效應擴大有效吸附范圍，確保鐵屑無處遁形。
　　2、結構優化：適配多樣化生產場景
　　除鐵磁力棒的結構設計需兼顧吸附效率與安裝便捷性。常見類型包括標準直棒型、卡扣式、易清潔型等：直棒型適用于管道、料斗等直線流道，通過均勻磁場覆蓋整個截面；卡扣式可快速拆裝，便于定期清理；易清潔型表面覆蓋不銹鋼套管，通過旋轉或抽拉方式快速去除吸附的鐵屑，減少停機時間。此外，磁力棒的尺寸與排列方式可根據生產需求定制，如并聯組合可擴大吸附面積，串聯布置可增強多層過濾效果，靈活適配不同工藝流程。
　　3、材質安全：耐腐蝕與衛生標準的雙重保障
　　在食品、醫藥等對衛生要求嚴苛的行業，磁力棒的材質需同時滿足耐腐蝕性與食品級標準。外殼通常采用304或316L不銹鋼，表面經拋光處理至Ra≤0.8μm，避免鐵屑吸附后因氧化脫落造成二次污染。部分設備還配備密封結構與防護涂層，防止磁體與物料直接接觸，同時抵御酸堿、鹽霧等腐蝕性環境，延長設備使用壽命。
　　從原料預處理到成品包裝，除鐵磁力棒以強磁場、精結構與高安全性，為生產流程筑起一道無形的品質屏障。選擇適配的磁力棒并定期維護，企業不僅能顯著降低鐵屑污染風險，更可提升產品合格率，在激烈的市場競爭中贏得質量優勢。

　　強磁棒作為磁性分離、物料輸送等領域的核心部件，其生產過程涉及材料選擇、工藝控制、質量檢測及安全防護等多個關鍵環節。為確保產品性能穩定、使用壽命達標，生產過程中需嚴格遵循以下技術規范與操作準則。
　　1、原材料選擇與預處理
　　（1）磁性材料選型：根據使用場景（如高溫、腐蝕環境）選擇合適的磁性材料，如釹鐵硼（NdFeB）適用于高磁能積需求，鐵氧體（Ferrite）適用于耐腐蝕場景。需核查材料批次的一致性，避免因成分波動導致磁性能差異。
　　（2）基體材料匹配：磁棒外殼需選用與磁性材料熱膨脹系數相近的材質（如不銹鋼304或316L），防止因溫差導致外殼開裂或磁體脫落。
　?。?）表面處理要求：磁棒表面需進行防腐蝕處理（如鍍鋅、鍍鎳或環氧樹脂涂層），涂層厚度應符合行業標準（通?！?μm），并通過鹽霧試驗驗證耐蝕性。
　　2、生產工藝控制要點
　　（1）磁場定向工藝：在燒結或粘結過程中，需通過定向磁場使磁疇有序排列，確保強磁棒的軸向磁化均勻性。磁化方向偏差應控制在±2°以內，否則會影響分離效率。
　?。?）溫度與壓力管理：燒結溫度需準確控制在材料相變點附近（如釹鐵硼燒結溫度為1080-1120℃），壓力參數需根據磁棒尺寸調整（通常為20-50MPa），避免過燒或欠燒導致的磁性能衰減。
　?。?）尺寸精度控制：磁棒直徑與長度的公差需符合設計要求（通常為±0.05mm），通過三坐標測量儀驗證幾何精度，防止因尺寸偏差影響裝配或使用效果。
　　3、質量檢測與性能驗證
　　（1）磁性能檢測：采用高斯計測量表面磁場強度，確保達到設計值（如10000-12000Gs），并通過磁滯回線儀驗證剩磁、矯頑力等參數。
　?。?）機械強度測試：對磁棒進行彎曲試驗（彎曲半徑≤2D，D為磁棒直徑）和沖擊試驗（落錘高度≥1m），確認無裂紋或磁體脫落現象。
　?。?）環境適應性驗證：模擬高溫（80℃）、低溫（-20℃）及潮濕（相對濕度95%）環境，測試磁棒性能穩定性，確保滿足使用場景要求。
　　4、安全防護與操作規范
　?。?）磁場防護措施：生產區域需設置磁力警示標識，操作人員需佩戴防磁手套，避免直接接觸磁棒導致肢體夾傷或電子設備損壞。
　?。?）防塵與清潔管理：磁棒生產需在無塵車間（潔凈度≥ISO7級）進行，防止雜質吸附影響磁性能。裝配后需用無塵布擦拭表面，確保無磁粉殘留。
　?。?）包裝與運輸規范：強磁棒需采用抗磁化包裝（如鐵皮盒或多層瓦楞紙箱），運輸過程中避免與磁性物質混裝，防止磁場疊加導致退磁。

　　永磁磁棒作為工業除鐵、物料分選等領域的核心部件，其磁化強度直接影響設備性能與使用壽命。磁化強度（單位：安培/米，A/m）是描述磁體單位體積內磁矩的物理量，其判斷需結合專業儀器測量、實際工況測試及長期性能跟蹤，以下從四大維度解析科學判斷方法。
　　1、高斯計直接測量：量化磁感應強度
　　高斯計（特斯拉計）是測量磁棒表面磁感應強度（B值）的專用工具，其霍爾探頭可精準捕捉磁場分布。測量時需將探頭垂直貼合磁棒表面，沿軸向緩慢移動并記錄峰值數據。需注意，高斯計僅反映表磁強度，若需評估磁棒內部磁場均勻性，需配合磁通計進行多點測量。
　　2、吸力測試與對比法：快速評估磁力衰減
　　吸力測試通過標準鐵件（如直徑10mm鋼球）吸附距離與牢固程度間接判斷永磁磁棒的磁力。對比法則通過新舊磁棒吸附鐵屑量差異評估性能退化，某食品加工企業采用此法發現，使用3年的磁棒吸附鐵屑量較新棒減少65%，及時更換后除鐵效率提升40%。
　　3、退磁曲線分析：揭示磁性能本質
　　退磁曲線是磁棒磁化強度（M）與外磁場強度（H）關系的核心參數，通過脈沖磁場退磁儀可繪制完整曲線。此方法需專業設備支持，適用于高精度磁性材料研發與質檢環節。
　　4、長期性能跟蹤：建立磁化強度數據庫
　　定期檢測磁棒磁化強度并記錄數據，可構建性能衰減模型。同時，結合環境溫度、濕度等參數分析，可優化磁棒使用條件，例如將工作溫度控制在-20℃至80℃范圍內，可延長磁棒壽命20%以上。
　　通過高斯計量化、吸力測試快速評估、退磁曲線深度分析及長期性能跟蹤，可全面掌握永磁磁棒的磁化強度狀態。
